NdFeB magneti — sinterirani trajni magneti neodimij-željezo-bor — najsnažniji su komercijalno dostupni trajni magneti na svijetu , s energetskim proizvodima u rasponu od 35 MGOe (N35) do 52 MGOe (N52) i dalje. Oni su ključni pokretački materijal za moderne električne motore, industrijsku automatizaciju, medicinske uređaje, sustave obnovljive energije i potrošačku elektroniku. Bilo da nabavljate iz a proizvođač neodimijskih magneta za proizvodnju velikih količina motora ili trebate prilagođene NdFeB magnete za precizni instrument, razumijevanje za što se korjete NdFeB magneti temelj je odabira pravog materijala i kvalitete.
Ningbo Tujin Magnetic Industry Co., Ltd. je profesionalac Proizvođač NdFeB magneta i tvornica magneta rijetkih zemalja specijaliziran za visokoučinkovite, visokotemperaturne motorne magnete i precizne prilagođene oblike za zahtjevne globalne primjene. Ovaj vodič pokriva cijeli opseg primjene NdFeB magneta, razreda, sastava, premaza i razmatranja dizajna.
Pojam NdFeB označava neodim (Nd), željezo (Fe) i bor (B) — tri primarna sastojka legure. Dominantna magnetska faza je Nd2Fe14B, tetragonalni intermetalni spoj koji su prvi neovisno sintetizirali General Motors i Sumitomo Special Metals 1984. Značenje magneta NdFeB u praksi je sinterirani ili spojeni trajni magnet s najvećim poznatim energetskim proizvodom od bilo kojeg magnetskog materijala na sobnoj temperaturi.
Sastav magneta NdFeB po težini je približno 29-32% neodimija (element rijetke zemlje), 64-68% željeza i 1% bora, s malim dodacima disprozija (Dy), terbija (Tb), kobalta (Co), aluminija (Al), bakra (Cu) i niobija (Nb) za optimizaciju koercitivnosti, temperaturne stabilnosti i mikrostrukture granica zrna. Visokotemperaturni NdFeB magneti sadrže povišene razine Dy ili Tb — teških dodataka rijetkih zemalja koji značajno poboljšavaju otpornost magneta na demagnetizaciju na povišenim radnim temperaturama, što ih čini neophodnim za NdFeB magneti za motore u novim energetskim vozilima i industrijskim pogonima.
| Element | Simbol | Tipičan sadržaj | Primarna funkcija |
|---|---|---|---|
| Neodimijski | Nd | 29-32 % težine | Formator primarne magnetske faze (Nd2Fe14B) |
| Željezo | Fe | 64-68 mas% | Omogućuje visoku magnetizaciju zasićenja |
| bor | B | ~1 mas.% | Stabilizira tetragonalnu kristalnu strukturu |
| disprozij | Dy | 0–6 % težine | Povećava koercitivnost za visokotemperaturne stupnjeve |
| Terbij | Tb | 0–2 % težine | Alternativni HRE dodatak, veća koercitivnost/atom |
| kobalt | Co | 0–3 % težine | Poboljšava Curiejevu temperaturu i otpornost na koroziju |
The Klase magneta NdFeB sustav klasificira magnete primarno prema njihovom maksimalnom energetskom proizvodu (BHmax), izraženom u MGOe (Mega Gauss Oersteds) ili kJ/m3. Stiardne ocjene kreću se od N35 do N52 , s većim brojevima koji ukazuju na veću gustoću magnetske energije. Sufiksi razreda — H, SH, UH, EH, AH — označavaju progresivno više maksimalne radne temperature i razine koercitivnosti.
Gornji grafikon predstavlja dvije ključne osi specifikacije NdFeB magneta: energetski proizvod prema osnovnom stupnju (N35–N52, prikazano crveno) i maksimalnu radnu temperaturu prema sufiksu razreda (N do NUH, prikazano plavo). N52 neodimijski magneti isporučuju proizvod s najvećom energijom bilo kojeg komercijalno proizvedenog sinteriranog NdFeB razreda, nudeći do 52 MGOe — otprilike 50 posto više magnetske energije po jedinici volumena od N35. Zbog toga su N52 formati neodimijskog magneta posebno cijenjeni u dizajnu motora visokih performansi s ograničenim prostorom. Sustav temperaturnog sufiksa jednako je kritičan za primjene motora: standardni magneti razreda N ocijenjeni su na samo 80 stupnjeva Celzija, dok razredi NUH i NEH podnose 180 do 200 stupnjeva Celzija — specifikacija bitna za EV vučne motore, servo pogone i motore kompresora gdje temperature namota mogu premašiti 150 stupnjeva Celzija. Odabir ispravne kombinacije energetskog proizvoda i temperaturne klase prvi je i najvažniji korak u prilagođenoj specifikaciji NdFeB magneta.
Pitanje o za što se koriste neodimijski magneti ima ekspanzivan odgovor koji obuhvaća gotovo svaku tehnološki intenzivnu industriju. Kao a proizvođač magneta za rijetke zemlje , Tujin Magnetic Industry isporučuje NdFeB magnete u sljedećim primarnim sektorima:
NdFeB magneti za motore predstavljaju najveći pojedinačni segment primjene, čineći procijenjenih 60 do 65 posto globalne potrošnje NdFeB po vrijednosti. U električnim vozilima, trajni magneti za elektromotore — posebno interni sinkroni motori s trajnim magnetima (IPMSM) — omogućuju gustoće snage koje se ne mogu postići s alternativama indukcije ili namotanog polja. Tipični vučni motor EV od 150 kW koristi približno 2 do 4 kg visokokvalitetnog sinteriranog NdFeB. Neodimijski magneti za motore za EV aplikacije obično zahtijevaju stupnjeve kao što su 38UH, 40UH ili 42SH, kombinirajući visoku remanenciju s dovoljnom koercitivnošću da se odupre demagnetizaciji na vršnim radnim temperaturama.
Magneti motora po narudžbi za industrijsku automatizaciju uključuju lučne segmentne magnete za rotore servo motora, prstenaste magnete za BLDC (DC bez četkica) statore i blokove visoke koercitivnosti za magnetske separatore i držače. Magneti rijetkih zemalja za motore u primjenama servo i robotskih spojeva zahtijevaju iznimno male tolerancije dimenzija — obično ±0,05 mm na kritičnim dimenzijama — i dosljedna magnetska svojstva u velikim proizvodnim serijama kako bi se osigurale jednolike karakteristike valovitosti zakretnog momenta.
Energetski učinkoviti kompresorski motori za klima-uređaje, inverterski motori perilica rublja i motori ventilatora s promjenjivom brzinom oslanjaju se na sinterirani neodimijski magneti kako bi postigli svoje ocjene učinkovitosti. U audio sektoru, NdFeB magneti u zvučnicima daju vrhunsku osjetljivost i prijelazni odziv u usporedbi s feritnim alternativama. Magneti senzora u enkoderima, senzorima položaja i kućištima leptira za automobile još su jedna velika primjena za prilagođene NdFeB magnete u kompaktnim geometrijama.
Medicinske primjene uključuju mikromotore za nasadnike zubnih implantata, pogone zglobova kirurških robota, motore inzulinske pumpe i sustave upravljanja kateterima. Ove primjene zahtijevaju najviše razine preciznosti dimenzija, površinske obrade i magnetske postojanosti od serije do serije. Kao a Dobavljač NdFeB magneta opslužujući medicinske korisnike, Tujin osigurava potpunu sljedivost materijala i inspekcijsku dokumentaciju uključujući Br, Hcj, BHmax i zapise o debljini premaza za svaku proizvodnu seriju.
Generatori vjetroturbina s izravnim pogonom glavna su i rastuća primjena za velike formate magneti rijetkih zemalja . Pučinska vjetroturbina s izravnim pogonom od 5 MW može zahtijevati više od 2000 kg sinteriranog NdFeB u svom rotoru generatora. Kako vjetroturbine rastu prema 12 MW i više, potražnja za trajnim magnetima visokih performansi od tvornice neodimijskih magneta s dokazanim kapacitetom proizvodnje velikog formata i dalje raste.
Horizontalni trakasti grafikon iznad prikazuje procijenjenu distribuciju potražnje za NdFeB magnetima u ključnim industrijama krajnje upotrebe. EV i motorne aplikacije zajedno predstavljaju približno 40 posto ukupne potražnje za NdFeB , odražavajući ubrzani prijelaz na elektrificirani prijevoz i središnju ulogu motora s permanentnim magnetima u arhitekturi pogonskog sklopa električnih vozila. Industrijska automatizacija čini 24 posto — segment potaknut globalnom ekspanzijom tvorničke robotike, servo prešnih sustava i precizne CNC opreme — koji se svi oslanjaju na magnete motora visokog momenta za isporuku točnosti i odziva koje zahtijeva automatizirana proizvodnja. Očekuje se da će udio vjetroelektrana od 16 posto značajno porasti do 2030. godine kako dizajni turbina s izravnim pogonom budu dobivali tržišni udio u odnosu na alternativne pogone. Primjene medicinskih i preciznih uređaja, iako manjeg obujma, među najzahtjevnijim su u smislu tolerancije dimenzija i magnetske uniformnosti, što ih čini prioritetnim fokusom za specijalizirane proizvođače NdFeB magneta. Širina ovog profila potražnje naglašava zašto NdFeB magneti manufacturer mogućnosti u svim vrstama, oblicima i premazima toliko su važne za opsluživanje više industrija s jedne proizvodne platforme.
Kao vodeći prilagođeni neodimijski magneti proizvođač, Tujin Magnetic Industry proizvodi sveobuhvatan raspon geometrija magneta kako bi zadovoljio zahtjeve magnetskog kruga različitih dizajna motora i uređaja. Sljedeće slike proizvoda ilustriraju širinu preciznih oblika dostupnih od našeg Tvornica NdFeB magneta :

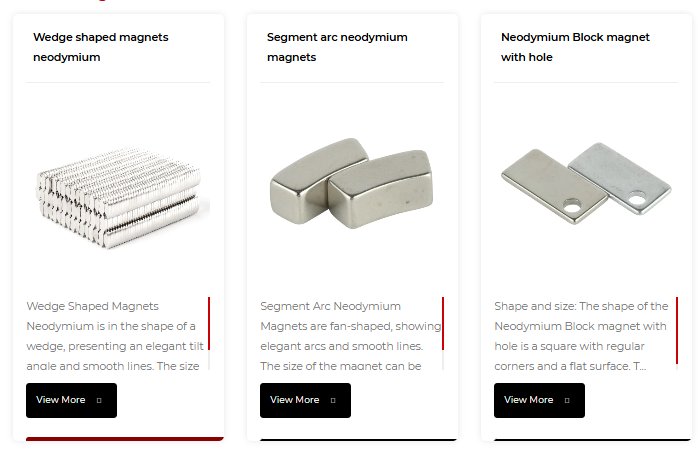

Klinasti neodimijski magneti, segmentno lučni NdFeB magneti i blok magneti s rupom — prilagođeni oblici iz Tujin Magnetic Industry

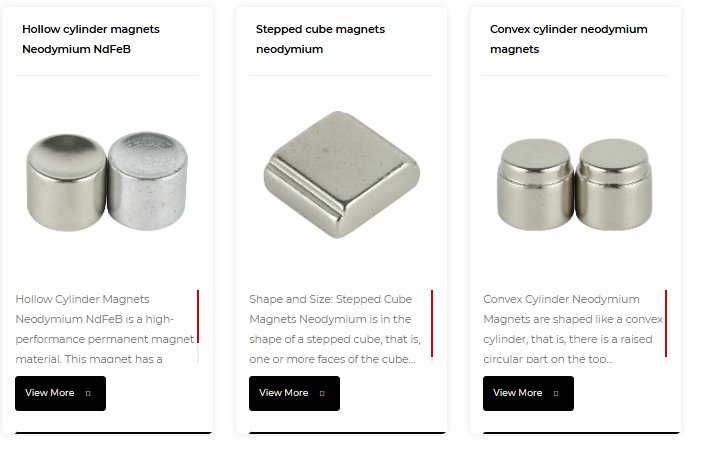

Šuplji cilindrični NdFeB magneti, stepenasto kockasti neodimijski magneti i konveksni cilindrični trajni magneti za primjenu motora i preciznih uređaja

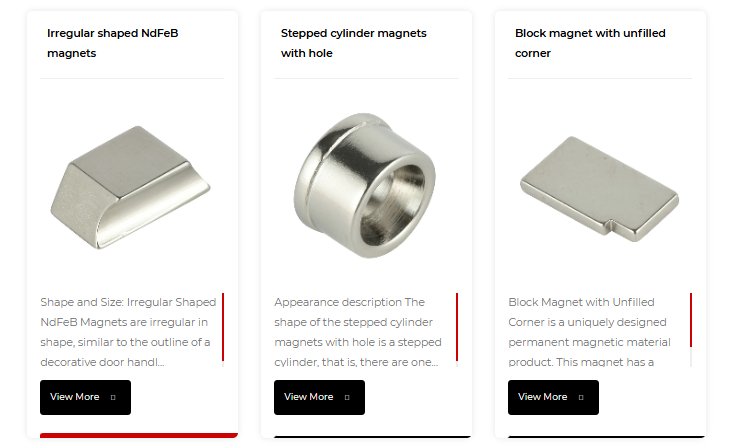

NdFeB magneti nepravilnog oblika, stepenasti cilindrični magneti s rupom i blok magneti s neispunjenim kutom — dizajnirani prema točnim specifikacijama kupaca
Segmentni lučni magneti su najčešće korištena geometrija za površinski montirane i unutarnje rotore motora s permanentnim magnetima. Precizno brušenje osigurava radijus luka i kutne dimenzije unutar ±0,03 mm, što je kritično za dosljednu gustoću toka zračnog raspora i nisko valovitost momenta. Magneti u obliku klina koriste se u konfiguracijama nizova Halbach i određenim dizajnom linearnih motora. Šuplji cilindar i prstenasti magneti s višepolnom magnetizacijom uobičajeni su u kotačima kodera, sklopovima spojki i kompaktnim BLDC motorima. Nepravilni i stepenasti oblici — uključujući blok magnete s neispunjenim kutovima, konveksne cilindre i stepenaste cilindre s rupama — proizvode se prema točnim CAD specifikacijama kupaca, omogućujući inženjerima dizajna da optimiziraju magnetske krugove bez ograničenja standardnim kataloškim geometrijama.
Temperatura je najkritičnija varijabla performansi za NdFeB magneti za motore . Za razliku od feritnih magneta, koji imaju pozitivne temperaturne koeficijente koercitivnosti, NdFeB magneti gube koercitivnost kako temperatura raste — fenomen koji se opisuje temperaturnim koeficijentima Br (obično -0,09 do -0,12% po stupnju Celzija) i Hcj (obično -0,40 do -0,60% po stupnju Celzija za standardne kvalitete). Ako radna temperatura prijeđe točku koljena krivulje demagnetizacije, dolazi do nepovratnog gubitka toka.
Tujina visokotemperaturni NdFeB magneti održavati pouzdane magnetske performanse u cijelom radnom rasponu od -40 stupnjeva Celzija do 200 stupnjeva Celzija ili više. Napredna tehnologija difuzije na granicama zrna (GBD) — u kojoj se Dy ili Tb difuziraju selektivno na granice zrna, a ne masovno dodaju — omogućuje poboljšanje koercitivnosti uz minimalnu žrtvu remanencije, omogućujući magneti motora visokog momenta koji nadmašuju konvencionalne tipove sa zamjenom teških rijetkih zemalja i po cijeni i po učinku.
Linijski grafikon ilustrira kako zadržavanje remanencije opada s povećanjem radne temperature u tri varijante razreda NdFeB iste osnovne energetske klase: N42, N42H i N42UH. Standardni N42 magneti doživljavaju ireverzibilnu demagnetizaciju iznad 80 stupnjeva Celzijusa , što ih čini neprikladnima za motorne primjene gdje temperature namota mogu premašiti ovaj prag pod kontinuiranim opterećenjem. N42H, sa svojom višom intrinzičnom koercitivnošću postignutom kontroliranim dodatkom disprozija, proširuje upotrebljivi raspon na približno 120 stupnjeva Celzijevih — što je dovoljno za mnoge industrijske servo i motorne primjene. Magneti N42UH održavaju korisne razine toka do 180 stupnjeva Celzijusa , što ih čini ocjenom izbora za vučne motore za električna vozila, svemirske aktuatore i industrijske pogone s visokim ciklusom. Što je toplinski gradijent aplikacije strmiji, to postaje kritičnije raditi s a proizvođač neodimijskih magneta koji može pružiti ispravnu specifikaciju stupnja i podatke o ispitivanju valjanosti — uključujući krivulje toplinske demagnetizacije izmjerene na stvarnim proizvodnim serijama — kako bi se potvrdila učinkovitost u predviđenom radnom okruženju. Tujin pruža potpune podatke o magnetskoj karakterizaciji uz svaku pošiljku magneta motora.
Neobloženi sinterirani NdFeB magneti osjetljivi su na koroziju zbog elektrokemijske interakcije između faze Nd2Fe14B i faze granice zrna bogate neodimijem. Bez odgovarajuće zaštite površine, oksidacija dovodi do pucanja, gubitka magnetskog toka i kontaminacije okolnih sklopova. Napredni premazi stoga su ključni diferencijator kvalitete za bilo koji prilagođeni NdFeB magneti proizvođač koji opslužuje motorne i industrijske aplikacije.
Kao a tvornica magneta rijetkih zemalja s punom vlastitom sposobnošću premazivanja, Tujin Magnetic Industry odabire i provjerava optimalni sustav premaza za svaku aplikaciju kupca, osiguravajući da se učinak površinske zaštite provjeri kroz ubrzano testiranje korozije prije početka masovne proizvodnje.
Potpuna Tehnička tablica magneta NdFeB pruža magnetske, toplinske i fizikalne parametre potrebne za potpunu karakterizaciju magneta za inženjerski dizajn. Sljedeća tablica sažima ključne parametre i njihove tipične raspone vrijednosti za sinterirani NdFeB:
| Parametar | Simbol | Tipični raspon (N35–N52) | Inženjerski značaj |
|---|---|---|---|
| Remanencija | Br | 1,17–1,48 T | Gustoća toka zračnog raspora; izravno pokreće moment motora |
| Koercitivnost (intrinzična) | Hcj | 955–2000 kA/m | Otpornost na demagnetizaciju; kritičan za korištenje na visokim temperaturama |
| Energetski proizvod | BHmax | 263–414 kJ/m3 | Ukupna magnetska snaga po jedinici volumena |
| Curiejeva temperatura | Tc | 310-380 C | Granica apsolutnog magnetskog zasićenja (ne radna temperatura) |
| Temp. Coeff. od Br | alfa (Br) | -0,09 do -0,12 %/C | Reverzibilna varijacija toka s temperaturom |
| Gustoća | rho | 7,4–7,6 g/cm3 | Procjena mase za izračun ravnoteže rotora |
Radarska karta uspoređuje sinterirane NdFeB, feritne i Alnico magnete u šest ključnih dimenzija performansi relevantnih za motore i industrijske primjene. NdFeB dominira u remanenciji, produktu energije i koercitivnosti — tri svojstva koja određuju koliko zakretnog momenta motor može proizvesti po jedinici volumena magneta i koliko je otporan na demagnetizaciju u nepovoljnim uvjetima polja. Feritni magneti postižu najveću ocjenu za otpornost na koroziju i troškovnu učinkovitost, što ih čini prikladnima za jednostavne primjene male snage u benignim okruženjima, ali njihov energetski proizvod obično je 5 do 8 puta niži od ekvivalentnog volumena NdFeB, što ozbiljno ograničava njihovu prikladnost za magneti motora visokog momenta . Alnico magneti — legura željeza, aluminija, nikla i kobalta — nude izvrsnu temperaturnu stabilnost i koriste se u specijaliziranim senzorima i analognim instrumentima, ali njihova iznimno niska koercitivnost čini ih osjetljivima na demagnetizaciju u poljima lutanja sklopova motora, ograničavajući njihovu upotrebu kao trajni magneti za elektromotore . Za zahtjevne primjene motora, NdFeB od kvalificiranog proizvođač magneta za rijetke zemlje s odgovarajućim odabirom kvalitete i premazom je tehnički superioran izbor u većini ključnih dimenzija izvedbe.
Za potrebe uvoza i izvoza, NdFeB magnet HS kod obično spada pod HS 8505.11 — trajni metalni magneti — unutar šire klasifikacije Harmoniziranog sustava za elektromagnete i trajne magnete (poglavlje 85). Kupci koji dolaze od a Tvornica NdFeB magneta u Kini trebaju potvrditi specifičan 10-znamenkasti HS kod primjenjiv u njihovoj jurisdikciji, budući da se potklasifikacije razlikuju između Kombinirane nomenklature EU, HTS rasporeda SAD-a i drugih nacionalnih tarifnih sustava. Tujin Magnetic Industry pruža potpunu podršku za carinsku dokumentaciju, uključujući potvrde o zemlji podrijetla, deklaracije o sastavu materijala i izjave o usklađenosti s REACH/RoHS.
Recikliranje NdFeB magneta sve je važnija tema kako globalna potražnja za elementima rijetkih zemalja raste, a otpornost opskrbnog lanca postaje strateški prioritet. Sinterirani NdFeB otpad — uključujući ostatke proizvodnje, odbačene dijelove i magnete motora na kraju životnog vijeka — može se ponovno preraditi hidrometalurškim ili izravnim recikliranjem kako bi se dobili neodim, disprozij i drugi vrijedni elementi. Europski zakon o kritičnim sirovinama i ekvivalentne politike u SAD-u i Japanu uspostavljaju ciljeve recikliranog sadržaja za magnete rijetkih zemalja u električnim vozilima i vjetroturbinama, stvarajući značajan regulatorni poticaj za zatvorene opskrbne lance recikliranja.
