Kako odabrati pravi NdFeB magnet za svoju primjenu?

Odabir pravog NdFeB (neodimijskog željeza i bora) magneta svodi se na pet ključnih čimbenika: stupanj (magnetska snaga), maksimalna radna temperatura, vrsta premaza, oblik i dimenzije te smjer magnetizacije . Ispravno odredite ovih pet parametara i magnet će godinama pouzdano raditi u vašoj primjeni. Ako propustite čak i jedan, riskirate demagnetizaciju, kvar zbog korozije ili mehaničku neusklađenost. Ovaj vas vodič sustavno vodi kroz svaku odluku.

Shvatite sustav ocjenjivanja prije svega

NdFeB magneti klasificirani su prema stupnju, izraženi kao broj iza kojeg slijede jedno ili dva slova — na primjer, N35, N42, N52 ili N35SH. Broj označava produkt maksimalne energije u MGOe (Megagauss-Oersteds) , što je izravna mjera gustoće magnetske energije. Slova označavaju klasu toplinske izvedbe magneta.

Ovdje je pregled uobičajenih razreda i njihovih tipičnih energetskih proizvoda:

Jedno praktično pravilo: ne birajte automatski najvišu ocjenu . Više kvalitete je teže obrađivati, lomljiviji su i mogu imati manju koercitivnost — što znači da se lakše demagnetiziraju na povišenim temperaturama. Uskladite stupanj sa stvarnom jakošću polja koja je potrebna u vašem dizajnu.

Uskladite ocjenu temperature s vašim radnim okruženjem

Temperatura je najčešće zanemarena specifikacija pri odabiru NdFeB magneti . Standardni magneti razreda N (bez sufiksa) imaju maksimalnu radnu temperaturu od samo 80°C . Njihovo izlaganje višim temperaturama uzrokuje nepovratnu demagnetizaciju — kvar koji se ne može ispraviti bez ponovnog magnetiziranja.

Slovni sufiks u ocjeni označava klasu visokotemperaturne koercitivnosti:

• Bez sufiksa (npr. N42): Maksimalna radna temperatura 80°C
• M (npr. N42M): Do 100°C
• H (npr. N42H): Do 120°C
• SH (npr. N38SH): Do 150°C
• UH (npr. N35UH): Do 180°C
• EH (npr. N33EH): Do 200°C
• AH (npr. N30AH): Do 220°C

Na primjer, vučni motor električnog vozila može vidjeti temperature od 120–150°C unutar sklopa rotora. U ovom slučaju, stupanj N42H ili N38SH je odgovarajući odabir. Korištenje standardnog N42 rezultiralo bi gubitkom polja unutar prvog radnog ciklusa na povišenim temperaturama.

Također uzmite u obzir magnete temperaturni koeficijent remanencije , što je tipično od -0,11% do -0,12% po °C za NdFeB. Magnet ocijenjen na 1,30 T na 20°C proizvest će približno 1,17 T na 120°C — smanjenje od 10% koje se mora uzeti u obzir u dizajnu vašeg magnetskog kruga.

Odaberite ispravan premaz za svoje okruženje

NdFeB magneti vrlo su osjetljivi na koroziju. Osnovna legura sadrži željezo i elemente rijetke zemlje koji će brzo hrđati u vlažnom ili kemijski agresivnom okruženju bez zaštitnog premaza. Odabir krivog premaza jedan je od primarnih uzroka preranog kvara magneta na terenu.

Uobičajene mogućnosti premaza i njihove karakteristike

Imajte na umu da debljina premaza izravno utječe na tolerancije dimenzija. Ako vaš dizajn ima uske zazore - na primjer, utor rotora s tolerancijom od 0,1 mm - sloj nikla od 20 μm mora se uzeti u obzir u strojno obrađenim dimenzijama magneta.

Definirajte oblik i dimenzije na temelju vašeg magnetskog kruga

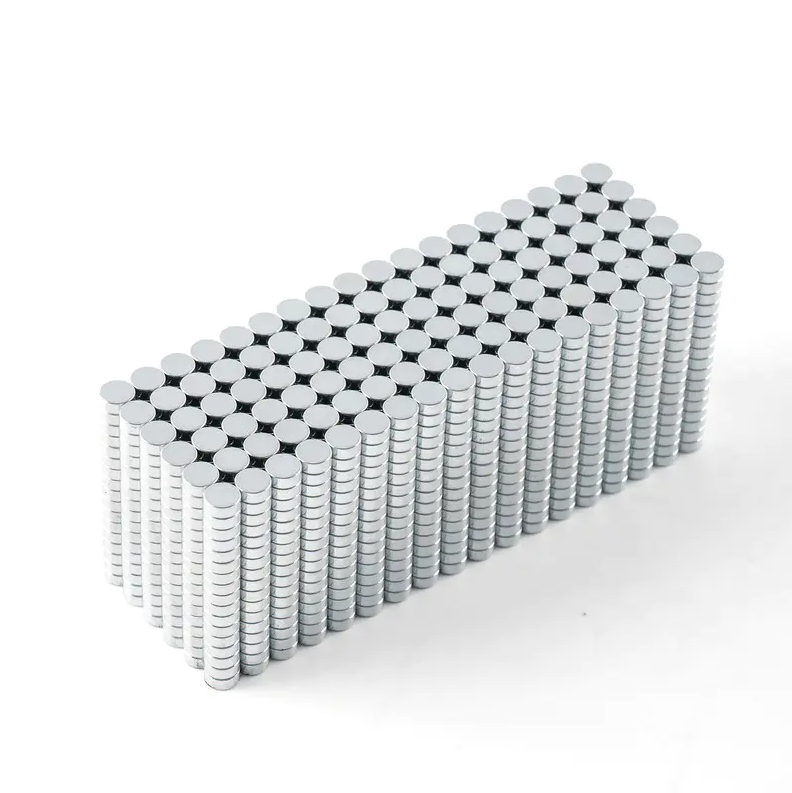

NdFeB magneti proizvode se u širokom rasponu standardnih oblika: blokovi, diskovi, prstenovi, lukovi, šipke i prilagođeni profili. Oblik koji odaberete mora služiti vašoj geometriji magnetskog kruga, a ne obrnuto.

Ključna dimenzionalna razmatranja uključuju:

• Omjer duljine i promjera (L/D) za cilindrične magnete: Općenito je poželjan omjer L/D iznad 0,7 kako bi se izbjegla samodemagnetizacija od faktora oblika.
• Lučni magneti za motore: Unutarnji i vanjski polumjer, kut luka (npr. 45°, 60°, 90°) i debljina utječu na gustoću strujanja u zračnom rasporu. Čak i odstupanje od 1° u kutu luka može pomaknuti valni oblik povratnog EMF-a u BLDC motoru.
• Prstenasti magneti za strojeve s aksijalnim fluksom: Ujednačenost debljine stijenke od ±0,05 mm često je kritična za uravnotežen rad.
• Stupnjevi tolerancije: Standardne tolerancije su obično ±0,1 mm za sinterirani NdFeB. Precizno brušenje može postići ±0,02 mm, ali povećava troškove i vrijeme isporuke.

Za držanje magneta koji se koriste u učvršćenjima ili zasunima, sila povlačenja jako ovisi o zračnom rasporu. Disk magnet s ocjenom sile povlačenja od 10 kg pri razmaku od 0 mm proizvest će manje od 1 kg pri razmaku od 3 mm — što je faktor deset padova samo zbog nevoljkosti razmaka između zraka.

Odredite smjer magnetizacije za svoj sklop

NdFeB magneti mogu se magnetizirati u različitim smjerovima u odnosu na njihovu geometriju. Najčešće opcije su aksijalne (kroz debljinu), dijametralne (preko promjera) i radijalne (od sredine prema van). Određivanje pogrešnog smjera magnetizacije rezultirat će magnetom koji se ne može koristiti u vašem sklopu, čak i ako je svaki drugi parametar točan.

• Aksijalna magnetizacija: Standardno za većinu diskova i blok magneta. Sjeverni i južni pol su na ravnim stranama.
• Dijametralna magnetizacija: Uobičajeno za cilindrične šipke koje se koriste u senzorima i linearnim aktuatorima. Polovi su na suprotnim stranama cilindra.
• Radijalna magnetizacija: Koristi se u prstenastim magnetima za istosmjerne motore i određene konfiguracije zvučnika. Zahtijeva specijalizirane uređaje za magnetiziranje i složeniji je za proizvodnju.
• Višepolna magnetizacija: Primjenjuje se na prstenove ili lukove u koračnim motorima i aplikacijama kodera. Jedan prsten može imati 8, 16 ili čak 32 pola s izmjeničnim regijama sjever-jug.

Uvijek potvrdite smjer magnetizacije s Gauss metrom ili Hallovom sondom prije integracije magneta u sklop, posebno u višepolnim konfiguracijama gdje pogreške polariteta mogu uzrokovati neravnotežu rotora.

Uzmite u obzir mehanička svojstva i ograničenja rukovanja

NdFeB magneti su sinterirani materijali nalik keramici. Oni su tvrd ali krt , s tlačnom čvrstoćom od približno 1050 MPa, ali čvrstoćom na savijanje od samo 250 MPa. To znači da mogu dobro podnijeti kompresiju, ali će puknuti ili se odlomiti pod utjecajem savijanja, udarca ili vlačnog naprezanja.

Zahtjevi za praktično rukovanje za planiranje:

• Veliki magneti (iznad 50 mm u bilo kojoj dimenziji) zahtijevaju učvršćenja ili odstojnike tijekom sastavljanja kako bi se spriječilo nekontrolirano privlačenje i lom od udarca.
• NdFeB magneti should not be drilled or cut after magnetization — the heat and mechanical stress will cause demagnetization and cracking. Always specify holes and slots in the green machining stage.
• Ljepljenje je uobičajeno za montažu; međutim, ljepilo mora biti ocijenjeno za radnu temperaturu i diferencijalnu toplinsku ekspanziju između magneta (koeficijent ~5 × 10⁻⁶/°C) i čeličnog kućišta (~11 × 10⁻⁶/°C).
• Pejsmejkeri, kreditne kartice i mehanički satovi moraju biti udaljeni najmanje 10-15 cm tijekom rukovanja visokokvalitetnim magnetima.

Upotrijebite okvir za odlučivanje da biste došli do prave specifikacije

Prilikom nabave izvora NdFeB magneti za novu prijavu, obrada ovih pitanja će sustavno eliminirati neprikladne opcije:

1. Koja je maksimalna temperatura koju će magnet postići tijekom rada? → Ovo određuje nastavak razreda (bez sufiksa, M, H, SH, UH, EH ili AH).
2. Kolika je gustoća toka ili vučna sila potrebna na radnoj točki? → Ovo određuje minimalni energetski proizvod, a time i brojčanu ocjenu (npr. N35 u odnosu na N48).
3. Koja je izloženost okoliša? → Ovo određuje premaz (Ni za suhe zatvorene prostore, epoksid ili parilen za vlažna ili kemijska okruženja).
4. Kakav oblik i smjer magnetiziranja zahtijeva magnetski krug? → Ovo određuje geometriju i orijentaciju.
5. Koje su potrebne tolerancije dimenzija? → Ovo određuje jesu li standardne tolerancije sinteriranja dovoljne ili je potrebno precizno brušenje.
6. Koja je količina potrebna i kojom učestalošću isporuke? → To utječe na to jesu li standardne veličine kataloga ili prilagođeni alati praktičniji.

Pokretanje magnetske simulacije konačnih elemenata (FEM) korištenjem stvarnih podataka B-H krivulje za vaš odabrani stupanj — a ne pojednostavljenih pretpostavki — snažno se preporučuje prije dovršetka specifikacije za bilo koju aplikaciju velikog volumena ili kritičnu za sigurnost.

Provjerite kvalitetu kroz standardizirano testiranje

Nakon što identificirate ciljnu specifikaciju, zatražite certificirana izvješća o ispitivanju materijala (CMTR) ili podatke o ispitivanju treće strane koji potvrđuju sljedeće parametre za svaku proizvodnu seriju:

• Remanencija (Br) — potvrđeno kalibriranim fluksmetrom, a ne samo površinskim Gaussovim očitanjem
• Koercitivnost (Hcb i Hcj) — intrinzična koercitivnost Hcj posebno je kritična za visokotemperaturne stupnjeve
• Maksimalni energetski proizvod (BHmax) — mora biti unutar deklariranog okvira ocjene
• Rezultati ispitivanja slanog spreja — ASTM B117 ili ekvivalent, usklađen sa specifikacijom premaza
• Izvješće o pregledu dimenzija — kritične dimenzije provjerene u odnosu na tolerancije crteža pomoću CMM-a ili optičkog mjerenja

Konzistentnost od serije do serije je poznati izazov u proizvodnji sinterovanog NdFeB. Magnetska svojstva mogu varirati za ±3–5% između serija peći, što je značajno u preciznim primjenama. Navođenje ulaznih kriterija inspekcije u vašoj narudžbenici — ne samo oslanjanje na samopotvrđivanje dobavljača — praktičan je korak koji sprječava kvarove nizvodnog sklapanja.
